Warum sollten Sie für Ihre industriellen Anwendungen ein Lug -Schmetterlingsventil wählen?

In der Welt der Flüssigkeitskontrolle stehen die Klappen im Mittelpunkt jedes Industriesystems. Sie bestimmen, wie gut Pipelines funktionieren, wie sicher Prozesse laufen und wie effizient Branchen Energie und Ressourcen sparen. Unter den vielen Arten von Ventilen dieButterfly -Ventilzeichnet sich als vielseitige, kostengünstige und zuverlässige Lösung für mittel- und groß angelegte Operationen aus. Das einzigartige Design und seine robuste Leistung machen es für Wasserversorgung, Abwasserbehandlung, Chemieindustrie, Kraftwerke und HLK -Systeme geeignet.

In diesem Artikel werden die Arbeitsprinzipien, Spezifikationen, Vorteile und Anwendungen des Lug -Schmetterlingsventils ausführlich betrachtet, wobei gleichzeitig so viele Unternehmen, einschließlich der Partnerschaft mit der Partnerschaft mitTianjin MeilensteinventilfirmaBevorzugen Sie diese Art von Ventil in ihren Pipelines.

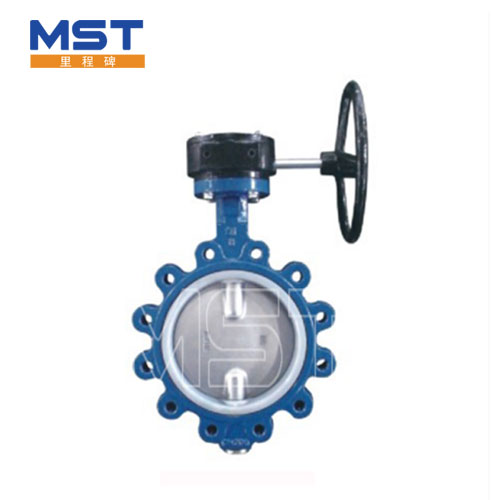

Was ist ein Lug -Schmetterlingsventil?

Ein Lug-Schmetterlingsventil ist ein Viertel-Turn-Ventil, das den Flüssigkeitsfluss in Rohrleitungen reguliert oder isoliert hat. Es zeichnet sich durch sein "Lug" -Design aus, das auf beiden Seiten des Ventilkörpers eingefusterte Einsätze enthält. Mit dieser Konstruktion kann das Ventil direkt an Flansche verschraubt werden, sodass eine einfache Installation und Entfernung ermöglicht werden kann, ohne das gesamte Rohrleitungssystem zu stören.

Diese Funktion macht das Lug -Schmetterlingsventil für Systeme, die eine häufige Wartung erfordern, hoch praktisch, wobei eine Seite der Pipeline möglicherweise getrennt werden muss, ohne die andere zu beeinflussen.

Schlüsselfunktionen und Arbeitsprinzip

Das Arbeitsprinzip eines Lug -Schmetterlingsventils ist unkompliziert und dennoch effektiv:

• Es arbeitet mit einer Viertelbewegung.

• Eine kreisförmige Scheibe, die in der Mitte des Rohrs positioniert ist, dreht sich um eine vertikale Achse, um den Fluss zu steuern.

• Wenn der Griff oder den Aktuator 90 Grad gedreht wird, öffnet die Scheibe entweder vollständig oder schließt den Durchgang.

• Das Ventil kann auch auf Zwischenpositionen eingestellt werden, was eine präzise Durchflussregulation ermöglicht.

Dieses Design minimiert den Widerstand, reduziert den Druckabfall und liefert eine zuverlässige Versiegelung, wenn sie mit hochwertigen Elastomersitzen kombiniert werden.

Produktparameter des Lug -Schmetterlingsventils

Im Folgenden finden Sie die allgemeinen Parameter, die die technischen Funktionen eines Standard -Lug -Schmetterlingsventils zeigen:

Hauptspezifikationen

• Größenbereich: DN50 - DN1200 (2 " - 48")

• Druckbewertung: PN10, PN16, ANSI 150

• Körpermaterial: Gusseisen, duktiles Eisen, Kohlenstoffstahl, Edelstahl

• Scheibenmaterial: Duktiles Eisen, Edelstahl, Aluminiumbronze, Nylonbeschichtete Scheibe

• Sitzmaterial: EPDM, NBR, PTFE, Viton

• Verbindungsart: Schlepptyp mit Gewindeeinsätzen

• Betriebsmethode: Schalthebel, Getriebe, elektrischer Aktuator, pneumatischer Aktuator

• Temperaturbereich: -20 ° C bis +200 ° C (je nach Sitzmaterial)

• Anwendung: Wasser, Öl, Gas, Aufschlämmung, chemische Flüssigkeiten

Technische Parametertabelle

Vorteile des Lug -Schmetterlingsventils

1. Flexible Installation- kann am Ende einer Pipeline installiert werden, ohne dass nachgeschaltete Rohrleitungen erforderlich sind.

2. Einfache Wartung- Ermöglicht eine Seite des Systems, ohne die gesamte Linie abzuschalten.

3. Kostengünstig- leichter und kompakter als ein Glocken- oder Globusventil, wodurch sowohl Material- als auch Installationskosten gesenkt werden.

4. Haltbarkeit- Mit Materialien wie duktilem Eisen und Edelstahl stand das Ventil Druck, Temperaturschwankungen und korrosive Umgebungen.

5. Dichtes Versiegelung-Fortgeschrittene Sitzmaterialien bieten auch unter herausfordernden Bedingungen Blasen-Tight-Shutoff.

6. Vielseitigkeit- Geeignet für sauberes Wasser, Abwasser, Öl, Gas und milde Chemikalien.

Anwendungen des Lug -Schmetterlingsventils

Das Lug Butterfly Ventil verfügt über umfangreiche Anwendungen in verschiedenen Branchen:

• Wasserversorgung und Abwasserbehandlung- Bietet zuverlässige Absperrung und Kontrolle in kommunalen Wasser- und Abwassersystemen.

• HLK -Systeme- Wird zur Regulierung gekühlter Wasser- und Heißwasserleitungen verwendet.

• Chemische Industrie- Griff milde korrosive Flüssigkeiten aufgrund von PTFE- und Viton -Sitzgelegenheiten.

• Kraftwerke- spielt eine Rolle bei der Kühlung von Wasserzirkulation und Hilfsdiensten.

• Meeresindustrie- Leichtes Konstruktion macht es für Bordsysteme geeignet.

Die Vielseitigkeit dieses Ventils macht es zu einem der am häufigsten spezifizierten Produkte von Ingenieuren und Projektmanagern weltweit.

Vergleich mit anderen Ventiltypen

FAQs über Lug -Schmetterlingsventil

F1: Was unterscheidet ein Butterflügelventil mit einem Schleppventil von einem Wafer -Schmetterlingsventil?
In einem Butterfly -Ventil verfügt ein Butterflügelventil (Laschen), mit denen das Ventil direkt an Flansche verschraubt werden kann, sodass eine Seite der Rohrleitungen getrennt werden kann, ohne die andere zu stören. Im Gegensatz dazu muss im Gegensatz dazu die gesamte Linie vor dem Entfernen geschlossen werden.

F2: Kann ein Lug-Schmetterlingsventil für Hochdruckanwendungen verwendet werden?
Im Allgemeinen sind die Schmetterlingsventile für Mitteldrucksysteme (PN10-PN16 oder ANSI 150) ausgelegt. Bei höheren Drücken können spezielle Materialien und verstärkte Konstruktionen erforderlich sein, aber in den meisten industriellen Pipelines reicht ihre Druckbehandlung aus.

F3: Wie wirkt sich das Sitzmaterial auf die Leistung eines Lug -Schmetterlingsventils aus?
Das Sitzmaterial wirkt sich direkt auf den Temperaturwiderstand, die Versiegelungseigenschaften und die Kompatibilität mit den Medien aus. Zum Beispiel ist EPDM ideal für Wasser, PTFE wird für Chemikalien bevorzugt, und Viton funktioniert gut mit höheren Temperaturen. Durch die Auswahl des richtigen Sitzes sorgt die langfristige Zuverlässigkeit.

F4: Warum sollte ich Tianjin Meilensteinventilfirma für Lug -Schmetterlingsventile wählen?
Das Tianjin Milestone Valve Company verfügt über jahrelange Fachkenntnisse in der Ventilherstellung und bietet robuste Designs, Premium -Materialien und anpassbare Optionen. Ihre Butterfly -Ventile der Lug -Schmetterlingsklasse sind in kommunalen, industriellen und marinen Projekten häufig eingesetzt, wodurch sowohl Langlebigkeit als auch Effizienz belegt werden.

Abschluss

DerButterfly -VentilKombiniert Effizienz, Haltbarkeit und Praktikabilität und macht es zu einer unverzichtbaren Wahl für moderne industrielle Systeme. Die einfache Installation, die Fähigkeit, eine Seite der Linie zu isolieren, und das kostengünstige Design tragen zu seiner wachsenden Nachfrage in den globalen Märkten bei.

Wenn Sie eine zuverlässige Lösung für Ihre Pipeline-Systeme in Betracht ziehen, investieren Sie in hochwertige Ventile ausTianjin MeilensteinventilfirmaGewährleistet sowohl die Leistung als auch den langfristigen Wert.

Für Anfragen, technische Konsultationen oder Massenbestellungen können Sie bitte gerneKontakt Tianjin Meilensteinventilfirma- Ein vertrauenswürdiger Name in der Ventilherstellung und -versorgung.
