Was sind die Prinzipien eines Ballventils?

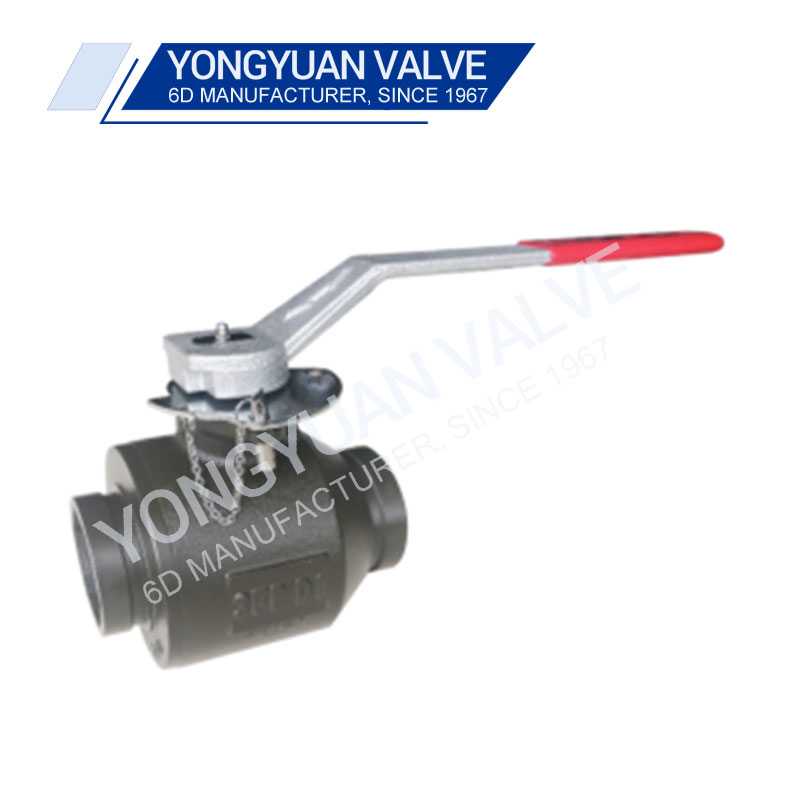

A Ballventilist ein weit verbreitetes Industriegerät, das den Flüssigkeitsfluss oder Gase steuert, indem ein rotierender Ball mit einem Loch in der Mitte verwendet wird. Das einfache und dennoch effektive Design macht es ideal für Anwendungen, die zuverlässige Abschaltung und eine präzise Durchflussregelung erfordern. Erforschen wir die wichtigsten Prinzipien, wie ein Ballventil funktioniert.

1. grundlegender Arbeitsprinzip

Ein Kugelventil arbeitet mit einer kugelförmigen Scheibe (der Kugel) mit einem Loch (Bohrung) durch seine Mitte. Das Ventil wird durch Drehen der Kugel um 90 Grad gesteuert, um den Flüssigkeitsfluss entweder zuzulassen oder zu blockieren.

- Öffnen Sie die Position: Wenn das Loch der Rohrleitung ausrichtet, geht die Flüssigkeit frei.

- geschlossene Position: Wenn die Kugel senkrecht zur Pipeline gedreht wird, ist der Durchfluss vollständig blockiert.

Dieser schnelle Vierteldrehbetrieb macht die Ballventile für Ein-Off-Steuerungsanwendungen hocheffizient.

2. Schlüsselkomponenten eines Ballventils

Eine typischeBallventilbesteht aus den folgenden Hauptkomponenten:

- Kugel: Das rotierende Element mit einer Bohrung, die den Fluss steuert.

- Körper: Das äußere Gehäuse, das alle Komponenten zusammenhält.

- STEM: Die Welle, die den Ball mit dem Aktuator oder dem Griff verbindet.

- Sitz: Versiegelungsmaterial, das einen engen Verschluss gewährleistet, wenn das Ventil geschlossen ist.

- Handle/Aktuator: Verwendet, um den Ball für manuelle oder automatisierte Steuerung zu drehen.

3.. Versiegelungsprinzip

Die Wirksamkeit eines Kugelventils liegt in seinem engen Versiegelungsmechanismus. Weiche Materialien wie PTFE (Teflon), Gummi oder andere Polymere werden häufig für Sitze verwendet, um einen leckfreien Betrieb zu gewährleisten. Einige Hochleistungskugelventile verwenden Metall-Metall-Versiegelung zum Umgang mit extremen Temperaturen und Drücken.

4. Durchflussregelmechanismus

Ballventile können unterschiedliche Bohrungsdesigns haben, die sich auf ihre Flusseigenschaften auswirken:

- Full Bohrung (Vollkontakt): Das Loch in der Kugel entspricht dem Rohrleitungsdurchmesser, wobei der Durchflusswiderstand minimiert wird.

- Reduzierte Bohrung (reduzierter Anschluss): Das Loch ist kleiner als die Pipeline, was zu einer leichten Durchflussrestriktion führt.

.

5. Arten von Ballventilen

KugelventileIn verschiedenen Konfigurationen kommen je nach Design und Anwendung in verschiedenen Konfigurationen: Anwendung:

- Schwimmkugelventil: Die Kugel wird zwischen den Sitzen aufgehängt und bewegt sich leicht, um die Versiegelung zu verbessern, wenn Druck ausgeübt wird.

.

-3-Wege- oder Multi-Port-Ballventil: Ermöglicht das Umleiten oder Mischen von Fluss zwischen mehreren Ports.

- Entlüftete Kugelventil: Der gefangene Druck in einem geschlossenen System ausgelöst.

6. Vorteile von Ballventilen

- Schneller und einfacher Betrieb: Es erfordert nur eine Vierteldrehung zum Öffnen oder Schließen.

- Hervorragende Versiegelung: Bietet dichtes Abschalt und verhindert Lecks.

- Haltbarkeit: Stand hoher Drücke und Temperaturen.

- Geringe Wartung: Einfaches Design mit weniger Komponenten, die zum Tragen neigen.

Möchten Sie weitere Details zu einer bestimmten Art von Ballventil? Lass es mich wissen!
